四工位水测气测机
![四工位水测气测机](/upload/58e792af9e64d.jpg)
功能:
1、 阀芯关闭状态进行8bar气压冷水进部分密封、热水进水部分密封、冷热隔墙密封,不合格自动报警;
2、 打开阀芯进行高低压试水。
设备三工位,适用于单孔龙头生产线测试。

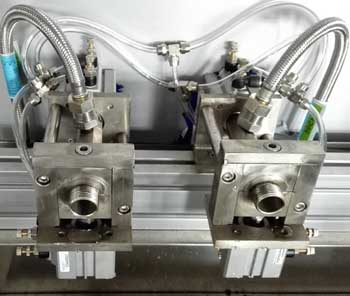

浴缸工装
工位:
1、 第一个和第三个工装做气密测试;
2、 第二个工位做试水测试,并可吹气。
操作程序:
1、 把设备电源插头插入380V16A的电源插座中,把8mm进气管插好。
2、 启动测试设备,设定好高压、中压压力,冷水腔和热水控的密封测试保压时间;
3、 把一个阀芯关闭状态的龙头放置在第一或第三工位的夹具上,按下“夹紧”按钮气动夹具会夹紧龙头;
4、 按下“气密测试”按钮,自动进行隔墙密封和阀芯上游密封测试(约需20秒),不合格自动报警,并可显示是隔墙密封不合格、冷水腔不合格或热水腔不合格;
5、 密封测试结束后把龙头取下放置在中间的试水工位上,按下 “水测”,压力自动升至10bar(可设定),此时打开龙头进行通水测试,此测试过程用眼睛观察;
6、 如果需要,按下“低压”按钮,压力会自动降至0.5bar(可设定)进行低压测试;
7、 按下“吹气”按钮,可吹干龙头内的水份;
8、 再按下“夹紧”按钮松开夹具,取下产品。
参数
序号 | 项目 | 参数 |
1 | 水压可设定范围 | 0.1-16bar(动压最大10bar) |
2 | 工位数 | 2工位气密1工位试水吹气 |
3 | 压力稳定范围 | ±0.03MPa |
4 | 外形尺寸 | 130*850*1710mm |
5 | 电源 | 380V三相四线 |
6 | 运行平均功率 | 1.0KW |
7 | 净重 | 150KG |
