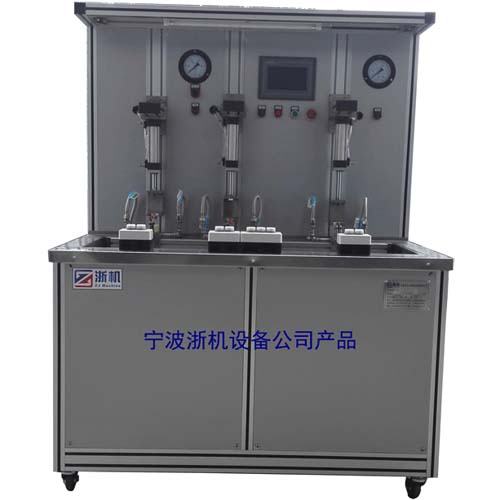

单孔龙头水测气测机

单孔龙头水测气测机

功能:

1、  阀芯关闭状态进行8bar气压冷水进部分密封、热水进水部分密封、冷热隔墙密封,不合格自动报警;

2、  打开阀芯进行高低压试水。

设备三工位,适用于单孔龙头生产线测试。


工位:

1、  第一个和第三个工装做气密测试;

2、  第二个工位做试水测试,并可吹气。

操作程序:

1、  把设备电源插头插入380V16A的电源插座中,把8mm进气管插好。

2、  启动测试设备,设定好高压、中压压力,冷水腔和热水控的密封测试保压时间;

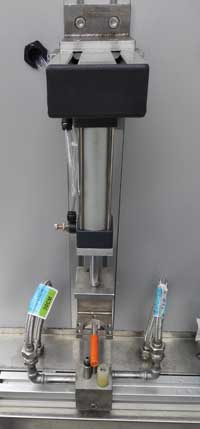

3、  把一个阀芯关闭状态的龙头放置在第一或第三工位的夹具上,按下“夹紧”按钮气动夹具会夹紧龙头;

4、  按下“气密测试”按钮,自动进行隔墙密封和阀芯上游密封测试(约需20秒),不合格自动报警,并可显示是隔墙密封不合格、冷水腔不合格或热水腔不合格;

5、  密封测试结束后把龙头取下放置在中间的试水工位上,按下 “水测”,压力自动升至10bar(可设定),此时打开龙头进行通水测试,此测试过程用眼睛观察;

6、  如果需要,按下“低压”按钮,压力会自动降至0.5bar(可设定)进行低压测试;

7、  按下“吹气”按钮,可吹干龙头内的水份;

8、 再按下“夹紧”按钮松开夹具,取下产品。

参数

序号

项目

参数

1

水压可设定范围

0.1-16bar(动压最大10bar

2

工位数

2工位气密1工位试水吹气

3

压力稳定范围

±0.03MPa

4

外形尺寸

130*850*1710mm

5

电源

380V三相四线

6

运行平均功率

1.0KW

7

净重

150KG
