水龙头流量和灵敏度测试机
![水龙头流量和灵敏度测试机](/upload/58e63b3fa7f70.jpg)
功能:按GB18145-2014和EN817对水龙头流量和温度敏感性测试
1、 检测混水为全冷、全热、34℃、38℃和44℃时的冷水流量、热水流量和总流量;
2、 在0.3MPA的动压下检测并绘出温度和角度曲线;
3、 电脑控制测试过程,生成曲线和报告,并可用A4纸打印。

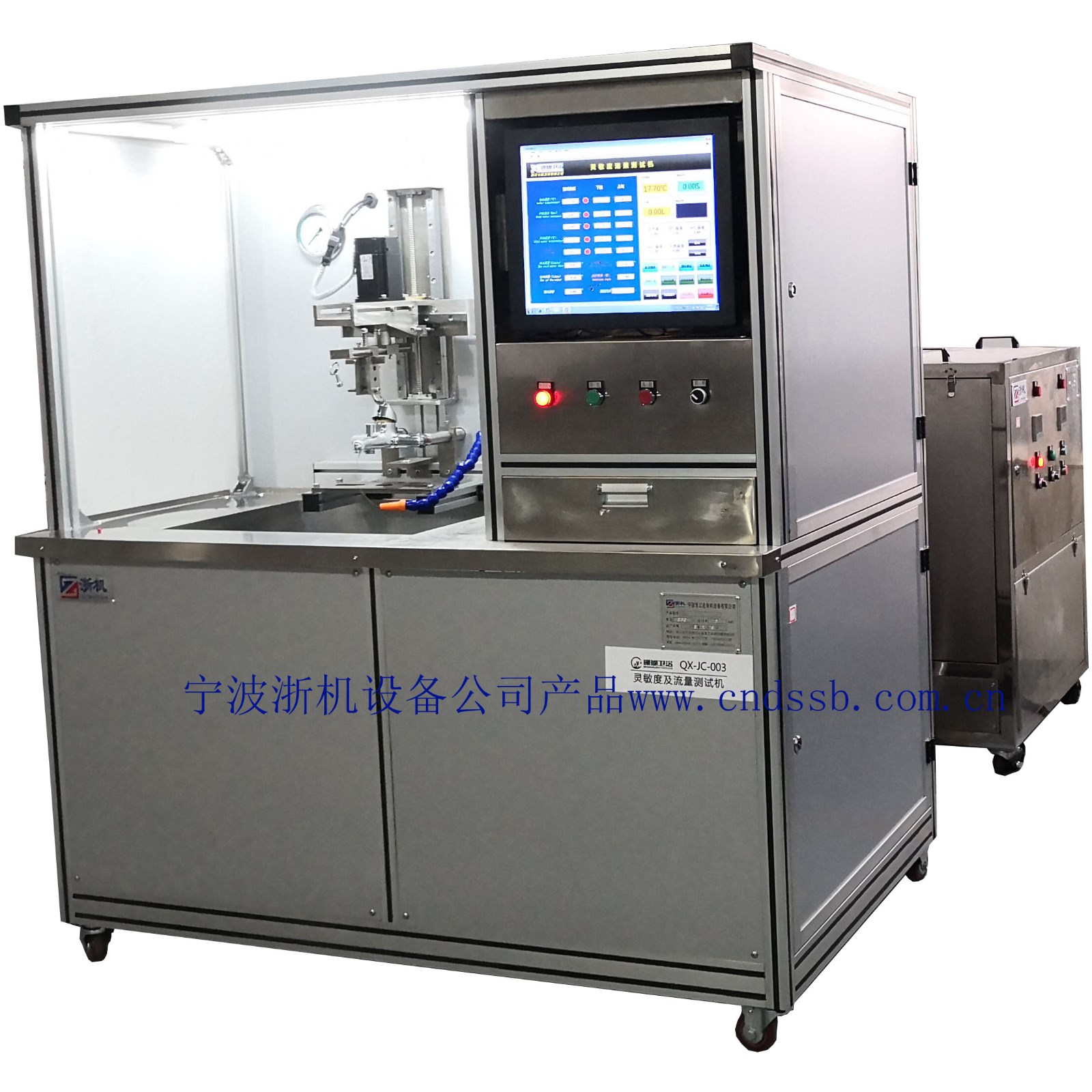

设备结构:
1、测试机铝型材框架,底部安装6只万向脚轮;
2、测试机部分,包括铝型材框架、冷热水槽,设备内部安装2只304不锈钢水槽,两水槽的体积均为200L。水槽内安装温度传感器、排水阀、电磁进水阀和溢水管,其中热水槽中有18KW不锈钢加热管。水槽外面有保温材料。
3、空气能冷水机:对冷水箱进行制冷,以保证冷水温度在要求的范围内。
4、流量计:冷热水管道上均安装一台电磁流量计。
5、水泵:安装一台冷水泵和一台热水泵,分别供应冷热水,另有一台循环水泵,用于循环空气能和冷水槽的水。
6、管道:304不锈钢管道,管道外径22mm,内径16mm。
7、伺服电机转动阀芯系统:伺服电机驱动,转到全冷水边或全热水端时会自动停止。

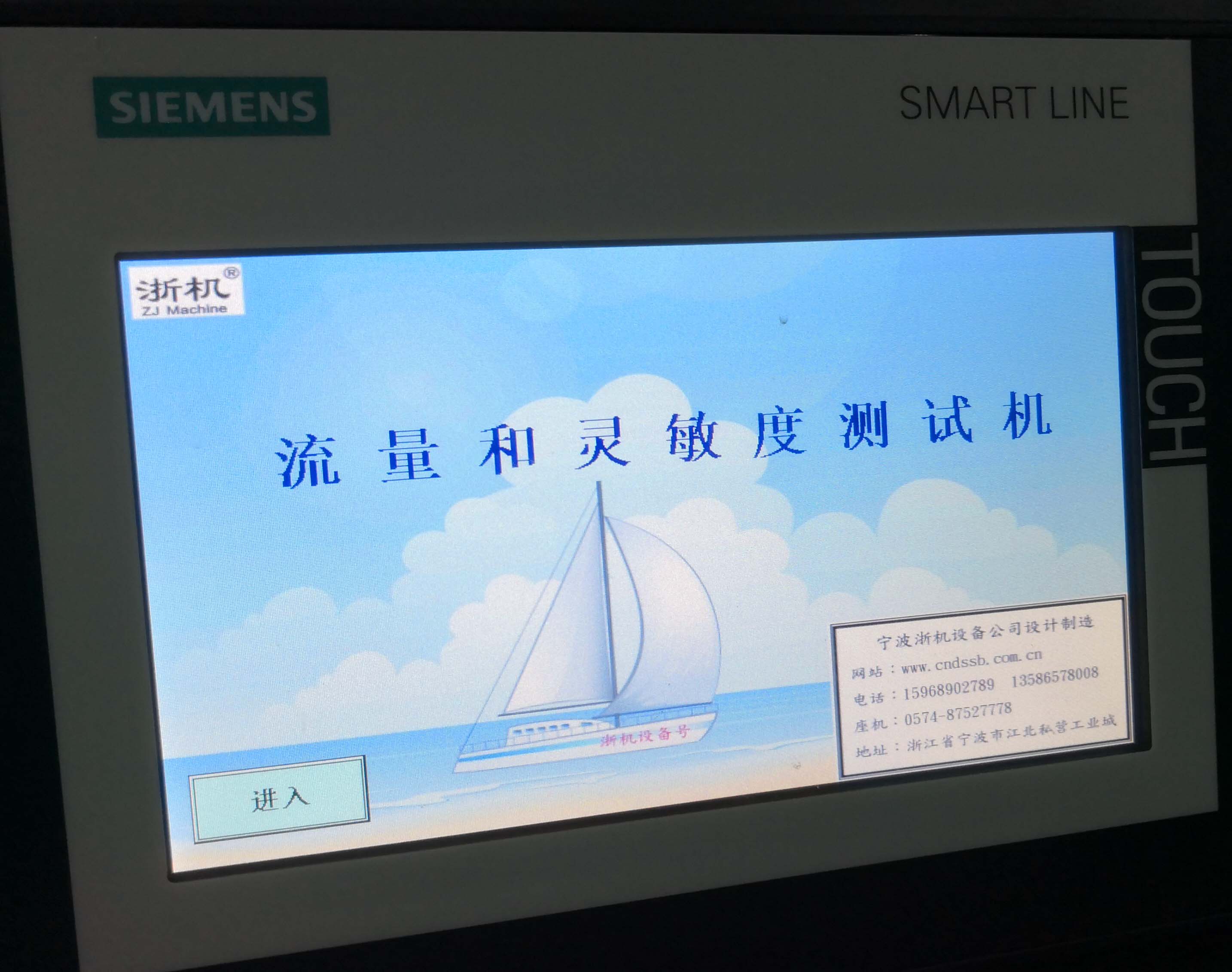

8、控制系统:由电脑、PLC、组态软件、控制柜等组成,可以生成角度、温度曲线,测试报告,并可以打印结果。
测试程序:
1、 打开进水阀,向冷热水槽中自动加满自来水。
2、 设定好测试温度,点击“加热”和“制冷”按钮,自动加热和制冷,让冷水槽和热水槽的温度达到测试要求。加热和制冷时间约需30分钟。
3、 按待测样品安装在夹具上,设定好测试压力。
4、 流量测试自动完成:设备会自动找准全冷、34℃、38℃、44℃和全热,并在每个状态下测试流量并记录下流量值,并可生成报告。

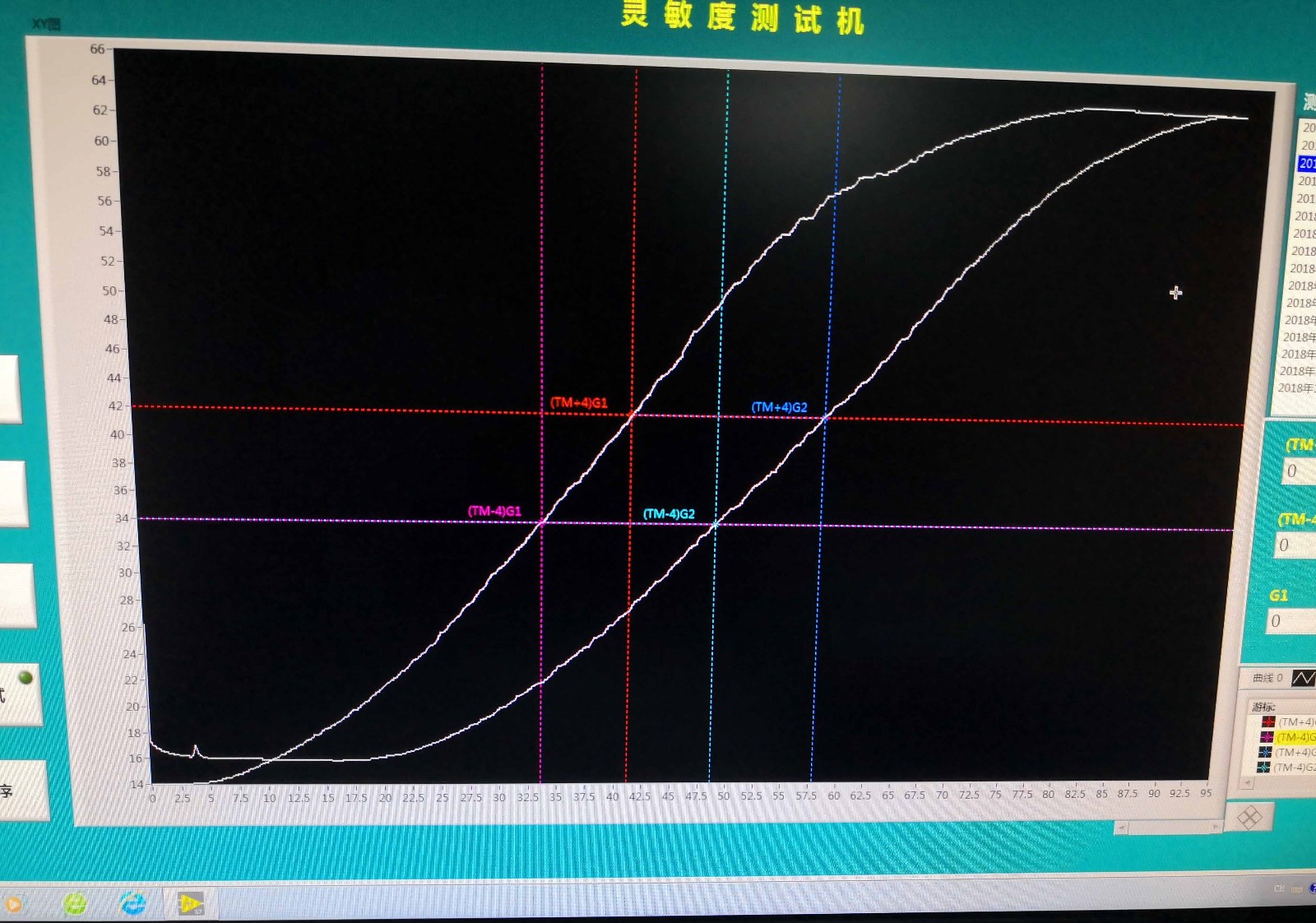

5、 温度敏感性测试自动完成:设备会在全冷水状态下开始,按0.5°/s的角速度向全热状态转动,再从热水端返回冷水端,同时记录整个过程的角度和温度数据,绘出角度和温度曲线。
6、 测试产生的混和水一部分流入热水槽,另外一部分可排放掉,冷水槽使用自来水进行补充。
参数
序号 | 项目 | 参数 |
1 | 冷水或热流量测试范围 | 2-30L/min,精度±0.1L/min |
2 | 适用标准 | 欧标、国标、美标 |
3 | 水箱体积 | 300L |
4 | 供水方式 | 供应冷水和热水 |
5 | 测试机尺寸 | 2400*1000*1600mm |
6 | 空气能冷水机 | 800*800*1200 |
7 | 加热功率 | 18KW |
8 | 冷水机 | 空气能冷水机,3HP |
9 | 电源 | 380V三相四线25KW |
10 | 材料 | 304不锈钢 |
11 | 总重量,Kg | 500 |
