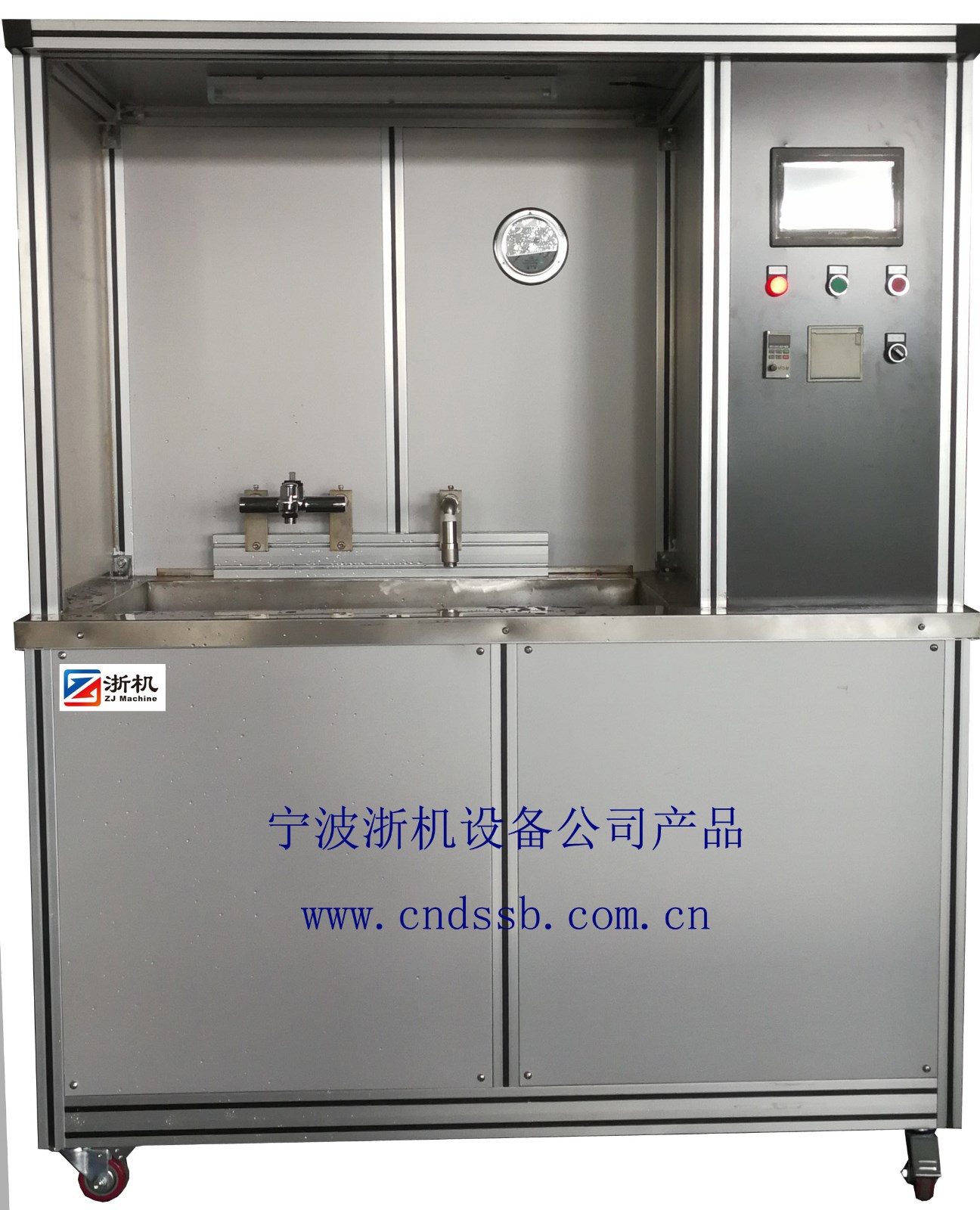

流量测试机
功能：对水龙头、阀芯、花洒等卫浴产品进行流量测试
1、 可设定压力，自动变频调节；
2、 有手动测试和自动测试两种模式；
3、 有单冷水和冷热水两种配置；
4、 可提供五组压力，可进行自动测试；

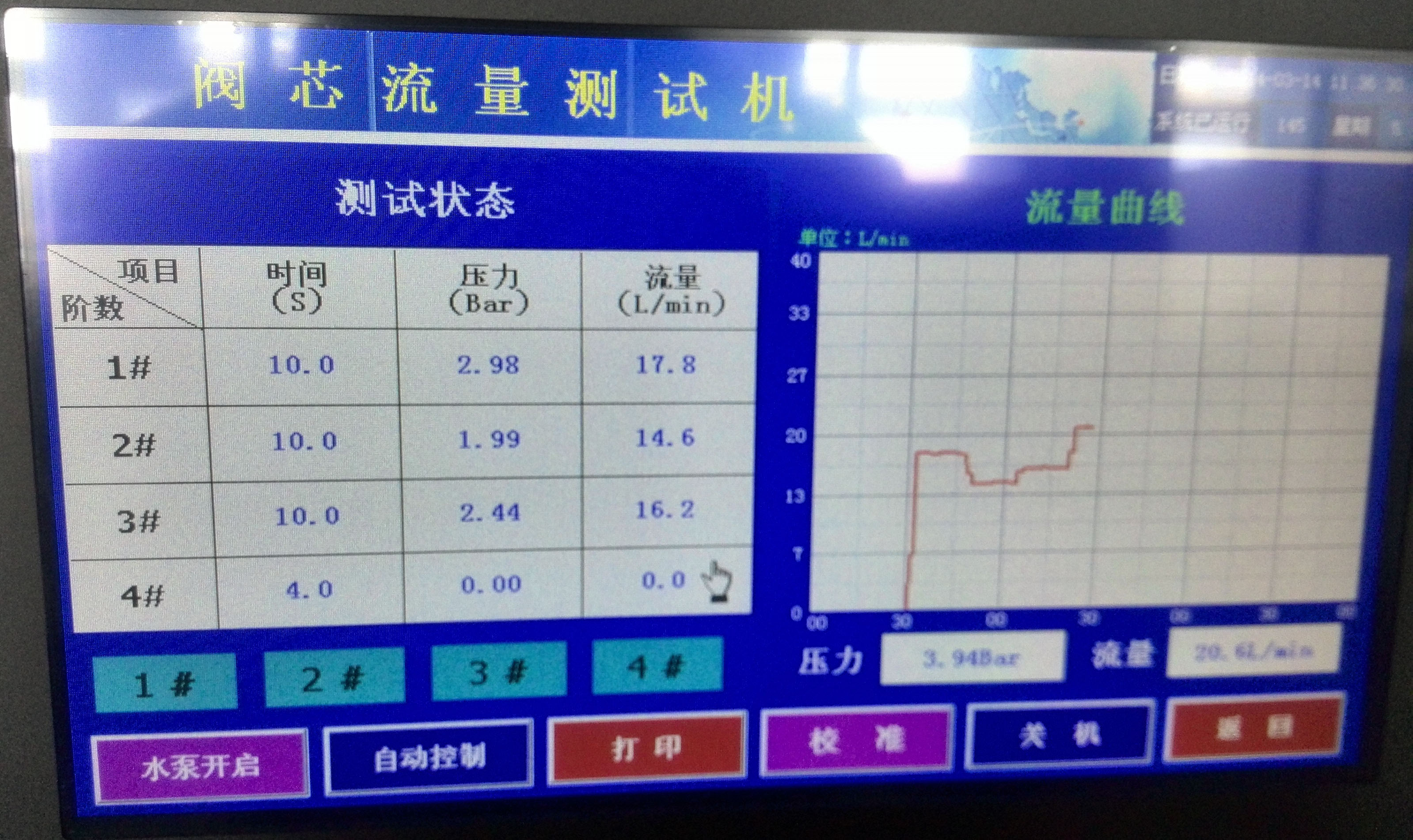

5、 触摸屏上显示流量、压力值；
6、 流量计有液体涡轮流量计和电磁流量计两种配置；
7、 生成时间-流量曲线。
支持订做：
1、流量范围：0.01-4000L/min；
2、压力范围：0.01-2.0MPa；
3、供水：有单冷水，冷热水两种供选择；
4、可订做符合英国要求的低压流量测试机。
测试工位：
（1）连接方式为两个中心距150mm的G3/4外螺纹接头，可以旋接淋浴龙头；
（2）可提供软管、花洒、水龙头的连接头。
型号分类
型号 | ZJFR01 | ZJFR02 | ZJFR03 |
型号说明 | 冷热水常规及低压小流量 | 冷热水常规压力流量 | 单冷水常规流量 |
适用标准 | 欧标、国标、美标、澳标 | 欧标、国标、美标、澳标 | 国标、美标、澳标 |
功能 | 1、1-6bar常规压力流量测试； 2、0.1bar低压力小流量测试； 3、软管花洒角阀流量测试； 4、设备供应冷水和热水，分别显示冷水和热水流量； 5、可检测混和出水温度，以便水龙头在全冷水、34℃、38℃、44℃和全热水状态下测流量。 | 1、1-6bar常规压力流量测试； 2、软管花洒角阀流量测试； 3、设备供应冷水和热水，分别显示冷水和热水流量； 4、可检测混和出水温度，以便水龙头在全冷水、34℃、38℃、44℃和全热水状态下测流量。 | 1、1-6bar常规压力流量测试； 2、软管花洒角阀流量测试。 |
单路水流量范围 | 1、 常规流量：2.5-35L/min； 2、 小流量：1.3-10L/min（或0.4-4L/min）。 | 常规流量：2.5-35L/min | 常规流量：2.5-35L/min |
供水方式 | 供应冷水和热水 | 供应冷水和热水 | 供应单冷水 |
外形尺寸 | 2000*700*1600mm | 2000*700*1600 | 1600*700*1600 |
电源 | 380V三相四线21KW | 380V三相四线21KW | 380V三相四线1.5KW |
材料 | 304不锈钢 | 304不锈钢 | 304不锈钢 |
净重，Kg | 320 | 300 | 200 |
结构：
1、铝型材框架，流量测试的水可回到水箱里进行循环使用；
2、供水部分：不锈钢水箱+不锈钢多级泵+管道；
3、压力调节部分：利用变频器调节输出的压力和流量；
4、流量测试部分：使用电磁流量计或涡轮流量计检测流量；
5、冷水箱：内部有进水浮球阀、排水管、溢水管、液位开关等；
6、控制系统：PLC+触摸屏进行控制，触摸屏上会显示流量、压力。
